Top-out Quarz-Sand-Filter der PDG-Serie

Sandfilter der PDG-Serie Nutzt die neueste Pool filtration stech no logie und ist aus zähem, langlebigem und umwelt freundlichem Polyethylen material mit hoher Dichte geformt. Es verfügt über Korrosions beständigkeit, längere Lebensdauer und eine gute Benutzer erfahrung und eignet sich für verschiedene Arten von Schwimmbädern wie Heim pools, Spas, Wasserspiele und Aquarien.

Standard: Kunststoff beschläge
Optional: Beschläge aus Edelstahl

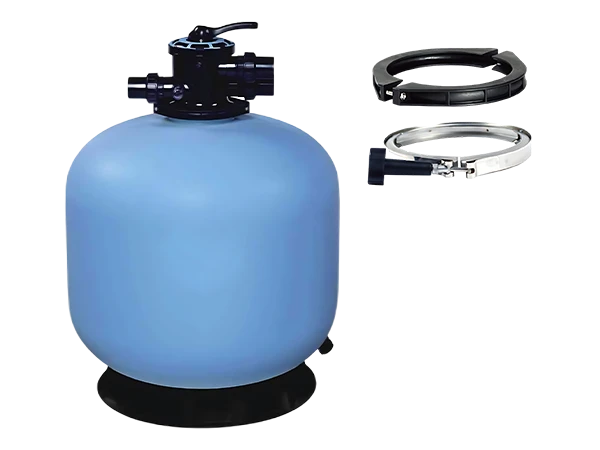

Blue top-out PDG series swimming pool sand filter

Spezifikationen

Tabelle 1: Sandfilter-Spezifikationen der PDG-Serie
Modell	Rohr größe		Filter bereich (m²)	Design-Flow		0,5–0,8mm Sand gewicht (kg)	Tank volumen (m³)	Ventil volumen (m³)	Tank gewicht (kg)	Ventil gewicht (kg)
Modell	Zoll	Mm	Filter bereich (m²)	M³/H	Ipm	0,5–0,8mm Sand gewicht (kg)	Tank volumen (m³)	Ventil volumen (m³)	Tank gewicht (kg)	Ventil gewicht (kg)
PDG350	1.5	50	0.10	4.50	75	25	0.06	0,02	4.0	3
PDG400	1.5	50	0.13	6.50	108	34	0,09	0,02	5.0	3
PDG450	1.5	50	0.16	8.00 Uhr	133	50	0.15	0,02	6.5	3
PDG500	1.5	50	0.23	11.50	192	80	0.20	0,02	9.2	3
PDG650	1.5	50	0,32	16.00 Uhr	267	160	0,32	0,02	12.1	3
PDG700	1.5	50	0.40	20.00 Uhr	333	220	0,42	0,02	17.0	3
Anmerkungen: Maximaler Arbeitsdruck: 40 psi/2,8 kg/cm² (Kunststoff klemme). Maximale Arbeits wasser temperatur ≤ 50 °C.

Strukturelle Abmessungen

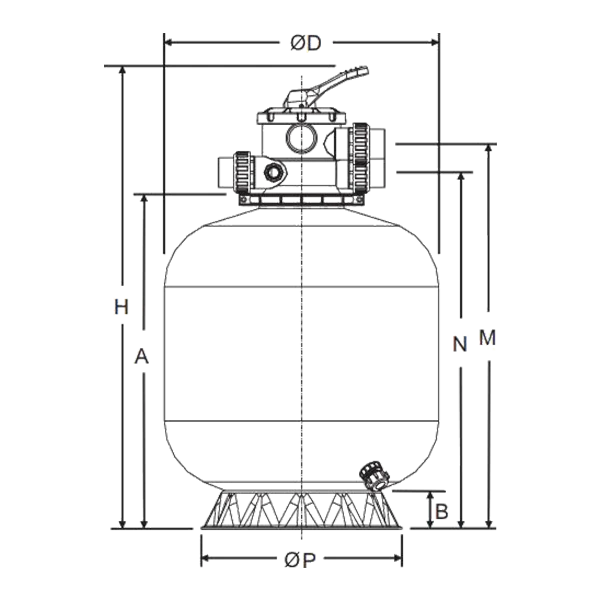

PDG series sand filter plane line structure diagram

Tabelle 2: Sandfilter strukturelle Abmessungen der PDG-Serie
Modell	φD (mm)	H (mm)	B (mm)	A (mm)	φP (mm)	N (mm)	M (mm)
PDG350	350	750	75	490	319	545	600
PDG400	410	770	75	510	319	565	620
PDG450	450	830	75	570	390	625	680
PDG500	535	870	75	610	390	665	720
PDG650	635	970	95	710	565	765	820
PDG700	710	1040	95	780	565	835	890

Hauptteile

Einfach zu bedienendes Sechs-Positionen-Ventil macht die Auswahl des Ventils/Filters einfach.
- FILTER (normale Filtration und staub saugen).
- BACKWASH (Filter reinigen, indem Sie den Durchfluss umkehren).
- RINSE (verwendet nach der Rück spülung, um Schmutz vom Ventil zu spülen).
- ABFALL (Umgehung filter, der zum staub saugen verwendet wird, um den Wasserstand zu verschwenden oder zu senken).
- RECIRCULATE (Umgehung filter für Zirkulation wasser zum Pool).
- SCHLIESSEN
Unitisierter und langlebiger Tank.
Spezielle Entwässerung Design, leicht zu entwässern, zu pflegen und eisfrei im Winter.

Merkmale

Hergestellt aus Lebensmittel qualität Polyethylen hoher Dichte (HDPE), korrosiv, sicher und umwelt freundlich.
Unitisierter thermischer Kunststoff filter tank zäh, langlebig und für viele verschiedene Wetter bedingungen geeignet.
Mit dem einfach zu bedienenden Multiport-Ventil können Sie einen der Ventil-/Filter operationen mit einer einfachen Hebel wirkung auswählen.
Das Klemm schloss ermöglicht die Rotation 360°, um die Installation zu vereinfachen.
Kompakt und platzsparend.
Geeignet für alle Arten von Schwimmbädern, Spas, Springbrunnen, Aquarien usw.
